±10kV能量路由器

一、產品簡介

能量路由器是一種結合了電力電子變換器和高頻變壓器的新型電力變換裝置。它主要應用于交直流配電網和柔性直流系統，可以大大減少換流器的數目，更好地協調功率分配，提高供配電的效率，提升電網運行的經濟性和可靠性。

采用機柜式安裝，由接口柜、直流刀閘柜、啟動柜、功率柜和控制柜組成，能夠?qū)崿F(xiàn)直流配電網不同電壓等級直流母線連接、電壓變換、功率傳遞和電氣隔離，具有故障電流自清除的能力。

二、產品特點

? 輸入緩沖級設計，有效抑制母線電壓波動；

? 輸入側雙重旁路設計，大大提高裝置運行的可靠性；

? 采用三電平結構，減少變壓器的數目；采用低成本、高效率的IGBT器件，降低裝置材料成本；

? 具有高效的空載運行能力；

? ZCS/ZVS軟開關雙向DC/DC設計，具有靈活高效的控制系統；

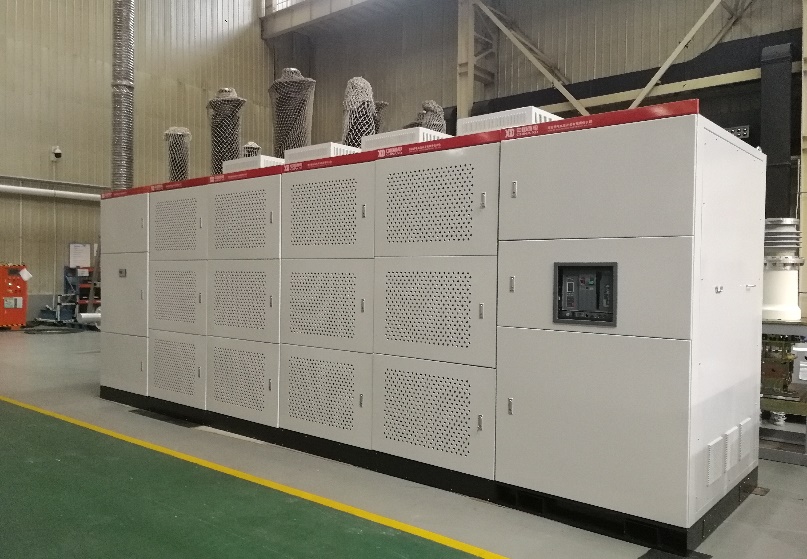

±10kV能量路由器實物照片 ±10kV能量路由器柜內布置
