1、產品簡介及應用:
直流轉換開關是直流換流站的關鍵設備,關系到輸電系統的可靠性、可利用率、可維護性。直流系統使用直流轉換開關可以獲得多種功能和運行的靈活性。西開公司依靠自身的產品成套設計與試驗基礎,發揮直流轉換開關以及所包含元件開斷裝置、避雷器、電容器、電抗器的制造優勢,采用符合直流轉換開關發展方向的無源型技術方案、單極雙斷口的開斷裝置結構,統一的絕緣平臺,布局合理,按照國際公認的試驗方法完成型式試驗,實現了大電流的轉換能力,其性能指標達到國際領先水平。產品適用于±400kV~1100kV直流場使用。

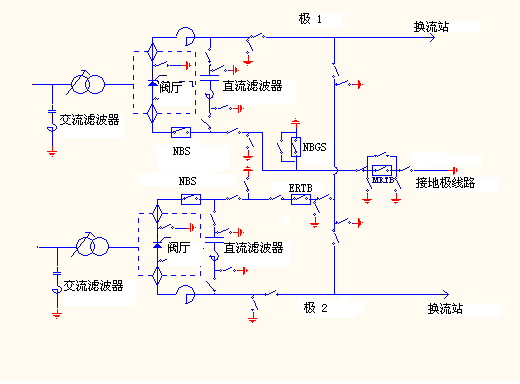

直流回路轉換用開關主要包括有金屬回線轉換開關(MRTB)、中性母線開關(NBS)、大地回線轉換開關(GRTS)、中性母線快速接地開關(NBGS)。

西開有限已研制成功的直流轉換開關產品有:ZZLW1-50/Y4000-4000直流轉換開關、ZZLW2-100/Y5500-5100直流轉換開關和ZZLW2-150/Y6600-6400直流轉換開關。
2、主要技術參數:
2.1、ZZLW1-50/Y4000-4000直流轉換開關主要技術參數:
|
MRTB、MRS、NBS |
NBGS |
額定直流電壓 |
50kV |
50kV |
額定直流電流 |
4000A |
4000A |
額定直流轉換電流 |
4000A |
160A |
直流耐受電壓,對地 |
75 kV |
75 kV |
雷電沖擊電壓試驗,干試 |
|
|
對地 |
1050kV |
720kV |
斷口間 |
1050kV |
560kV |
操作沖擊電壓試驗,濕試 |
|
|
對地 |
335kV |
560kV |
斷口間 |
173+147kV |
560kV |
2.2、ZZLW2-100/Y5500-5100直流轉換開關主要技術參數
|
MRTB、MRS、NBS |
NBGS |
額定直流電壓 |
100kV |
100kV |
額定直流電流 |
5500A |
5500A |
額定直流轉換電流 |
5100A |
160A |
直流耐受電壓,對地 |
150 kV |
150 kV |
雷電沖擊電壓試驗,干試 |
|
|
對地 |
720kV |
720kV |
斷口間 |
560+147kV |
560kV |
操作沖擊電壓試驗,濕試 |
|
|
對地 |
560kV |
560kV |
斷口間 |
560+147kV |
560kV |
2.3、ZZLW2-150/Y6600-6400直流轉換開關主要技術參數
|
MRTB、MRS、NBS |
NBGS |
額定直流電壓 |
150kV |
150kV |
額定直流電流 |
6600A |
6600A |
額定直流轉換電流 |
6400A |
160A |
直流耐受電壓,對地 |
225 kV |
225 kV |
雷電沖擊電壓試驗,干試 |
|
|
對地 |
720kV |
720kV |
斷口間 |
225kV |
225kV |
操作沖擊電壓試驗,濕試 |
|
|
對地 |
560kV |
560kV |
斷口間 |
184kV |
184kV |
3、產品照片:

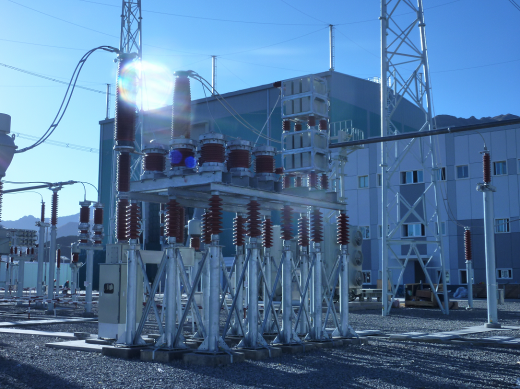

運行在拉薩換流站的ZZLW1-50/Y4000-4000直流轉換開關

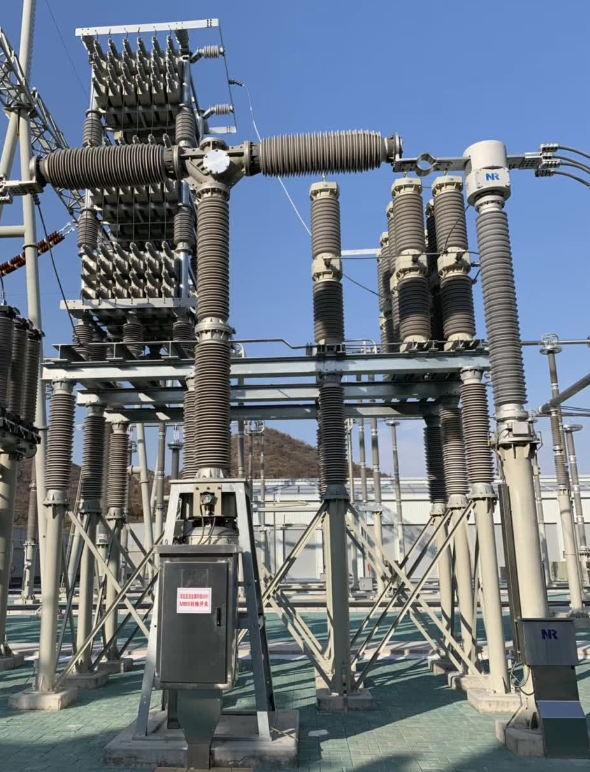

運行在晉北換流站的ZZLW2-100/Y5500-5100直流轉換開關

運行在張北換流站的ZZLW2-150/Y6600-6400直流轉換開關
